قطره گیر برج خنک کننده (Elminator) یکی دیگر از قطعات اصلی سیستم خنک کننده می باشد . این قطعه بازدارنده خروج ذرات ریز بوجود آمده از مهپاش نازلها است و با هدف جلوگیری از پرتاب آب انباشته شده در جریان هوای خروجی کولینگ تاور مورد کاربری قرار می گیرد. قطره گیر برج خنک کننده بدلیل نقش محافظتی که دارد یکی از قطعات مهم و حیاطی در سیستم خنک کن محسوب می شود .قطره گیر با نام چکه گیر ، شبنم گیر و المیناتور نیز شناخته می شود . در این مقاله ، به بررسی انواع قطره گیر ، طرز کار ، انواع کابرد ، متریال و مزایا ی آن پرداخته ایم .
انواع قطره گیر برج خنک کننده
قطره گیر لانه زنبوری برج خنک کننده
قطره گیر لانه زنبوری پر کاربرد ترین نوع قطره گیر در کولینگ تاور مدارباز و مداربسته به شمار می آید . این قطعه از کنار هم قرار گرفتن ورقهای مواج و چسبندن آنها با چسب هیگزانول به یک دیگر به شکل بلوک های با ظاهری لانه زنبوری در آمده و دسترس هستند. بلوک شبنم گیرهای لانه زنبوری با متریال پلی پروپیلن PP ، پلی وینیل کلراید PVC طراحی و ساخته می شوند.

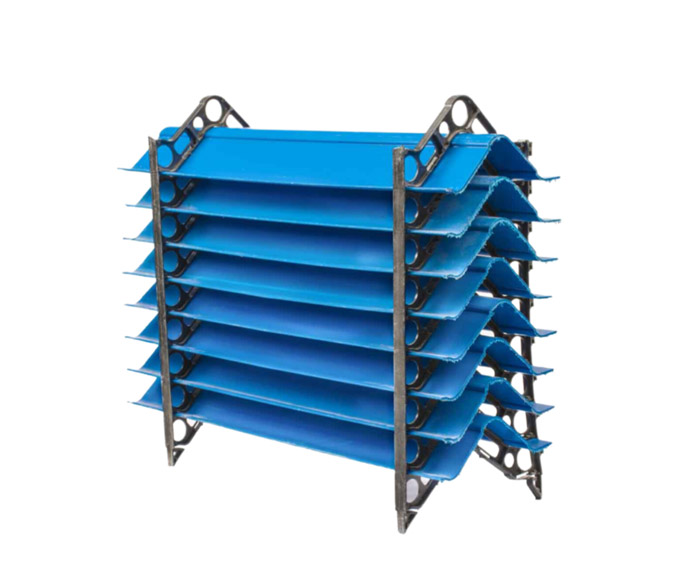

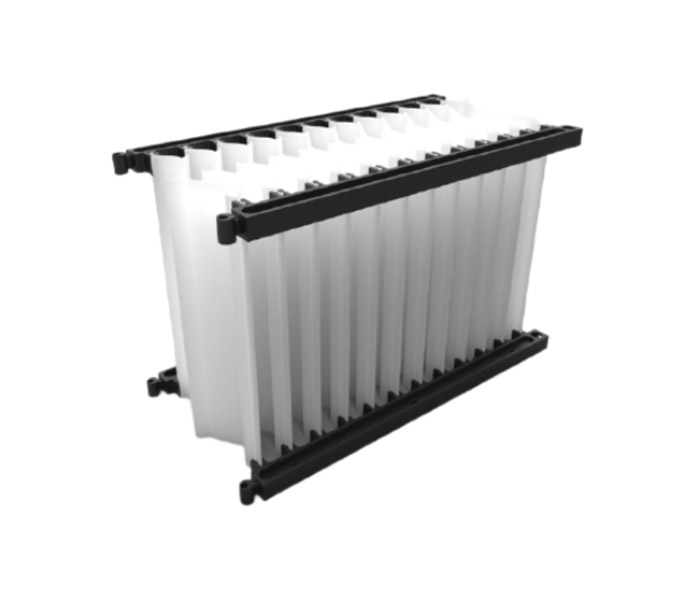

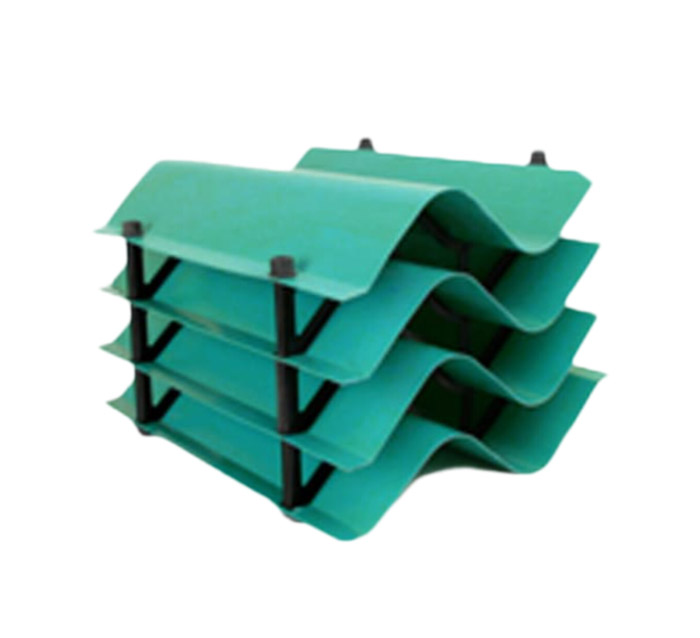

قطره گیر تیغه ای برج خنک کننده
قطره گیر تیغه ای نوع دیگر از انواع قطره گیر است که دارای ساختار تیغه ای (تک کوهانه و دو کوهانه ) است و با کنار هم قرار گرفتن تعداد معین تیغه ، به روش اکستروژن تولید می شود ، بواسطه اسپیسر به یکدیگر متصل هستند و بیشتر از جنس پلی پروپیلن یا PP طراحی می شوند . راندمان تیغه ای ها از لانه زنبوری ها کمتر بوده ولی دارای استحکام بیشتری هستند .
قطره گیر تیغه ای گالوانیزه و قطره گیر تیغه ای استنسل استیل و قطره گیر تیغه ای آلومینیوم به صورت سفارشی و منحصر به فرد طراحی و اجرا می شوند .
طرز کار قطره گیر برج خنک کننده
طرز کار قطره گیر برج خنک کننده بسیار آسان و قابل فهم است . چکه گیر در راستای جلوگیری از پرتاب آب به بخش پروانه مورد کاربری قرار میگیرد . فن محوری کولینگ تاور جریان هوا را از قسمت پنجره های ورودی هوا یا لوور برج خنک کن به سمت بالا می کشد به دلیل وجود نیروی مکش بخشی از قطرات ریز آب خارج شده از نازل برج به سمت بالا جایی که فن قرار دارد هدایت می شود . قطرات ریز با برخورد به تیغه های قطره گیر و از دست دادن انرژی جنبشی و وزن ثقلی خود به سمت پایین هدایت می شوند و در نتیجه چکه گیر مانع خروج این قطرات می شود .
انواع کابرد قطره گیر
قطره گیر با هدف جلوگیری از پرتاب ریز قطرات آب به بیرون سیستم خنک کن مورد استفاده در کولینگ تاور ، ایرواشر و کندانسورهای تبخیر قرار میگیرند .
قطره گیر لانه زنبوری یکی از انواع قطره گیر است که در برج مدار باز و مداربسته کاربرد دارد و به شکل افقی (تخت) در قسمت بالایی نازل ها با ارتفاع 13 سانتیمتر نصب می شود .
به منظور ایجاد رطوبت در هواساز ها قطره گیر نیز کاربرد عمده ای دارند . سازندگان هواسازها از قطره گیرهای تیغه ای و قطره گیر لانه زنبوری PP در تولید ایرواشرها به صورت گسترده استفاده می کنند . قطره گیر تیغه ای آلومینیوم دو کوهانه که دارای مقاومت بیشتری می باشد در انواع ایرواشرها کاربرد دارند و قطره گیر تیغه ای گالوانیزه نیز بیشتر در برج های خنک کننده وراداتی و در قسمت بالایی قرار دارند . قطره گیر تیغه ای استنسل استیل به صورت سفارشی در کارخانه تهویه آبسازه تولید می شوند .
جنس یا متریال قطره گیر برج خنک کننده
انواع چکه گیر برج خنک کننده مکعبی به شکل لانه زنبوری یا تیغه ای تولید و ارائه می شوند و جنس قطره گیر برج خنک کن به شرایط محیطی و نیازهای سیستم خنک کننده مختلف است . این قطعه معمولا از متریال مانند آلومینیوم ، پی وی وسی ، UPVC ، پلی پروپیلن یا گالوانیزه و استنسل استیل ساخته می شوند .
بدلیل تماس مستقیم و بصورت دائم این قطعه با جریان هوا و آب ، اغلب از متریال پلیمر ساخته می شود. المیناتور برج مخروطی نیز بیشتر از متریال فایبرگلاس یا PP تولید می گردد . متریال FRP، PP ، PVC در برابرخوردگی و دفورمگی و رسوب دارای مقاومت بالایی هستند به همین دلیل از این موادها در ساخت چکه گیر کولینگ تاور استفاده می شود .
مزایای قطره گیر برج خنک کننده
یکی از اجزای اصلی در کولینگ تاور است این قطعه مهندسی شده به شکل های متفاوتی در دسترس بوده که هر کدام دارای ویژگی و مزایای خاص و منحصر خود می باشد .
جلوگیری از ایجاد رسوب در قسمت هوادهی :با استفاده از چکه گیر به خوبی عوامل آلوده کننده آب را حذف می کند .
کاهش مصرف آب سیستم خنک کن : این قطعه با جلوگیری از خروج قطرات آب و باز گرداندن آن به درون برج سبب کاهش مصرف آب و انرژی شده است .
مانع افزایش تراکم مه در قسمت فوقانی برج در فصل گرم می شود : با برخورد قطرات آب به تیغه ها و جذب آب و عوامل آلوده کننده باعث جلوگیری از تراکم مه در قسمت بالایی تاور و افزایش عملکرد و کارایی کولینگ تاور می شود .
و نیز از ورود گردو غبار و اشیاع خارجی به داخل کولینگ جلوگیری میکند .
سازنده قطره گیر برج خنک کننده
کارخانه تهویه آبسازه سازنده قطره گیر برج خنک کننده و انواع قطعات مصرفی کولینگ تاور با استاندارد های منحصر به فرد است که شامل شرایط ذکر شده است .
قیمت مناسب : قطره گیر برج خنک کننده وابسته به نوع و جنس و ضخامت و همچنین تعداد ورقها و وزن و میزان خرید محاسبه می شود . قیمت قطره گیر لانه زنبوری نسبت به قطره گیر تیغه ای متفاوت است . برای برآورد دقیق قیمت با مشاورین تهویه آبسازه تماس بگیرید .
گارانتی نامه معتبر: قطره گیر و تمامی قطعات ارائه شده 12 ماه گارانتی بی قید و شرط دارند .
شرکت تهویه آبسازه تولید کننده برج خنک کننده و انواع قطره گیر چه از نوع لانه زنبوری چه تیغه ای برای کاربرد هواساز ، برج خنک کن ، کندانسور است برای استعلام قیمت و تعیین نوع قطره گیر مورد نیازتان با مشاورین مجموعه از طریق راههای ارتباطی در تماس باشید.
